摘要：本文主要介紹耐酸堿磁翻板液位計的工作原理并針對凝汽器耐酸堿磁翻板液位計在使用過程中經常出現的一些問題進行分析，并相應地提出了處理方法，為耐酸堿磁翻板液位計的調試和問題處理提供參考。

耐酸堿磁翻板液位計利用磁藕合原理進行工作，彌補了玻璃管液位計不能在高溫高壓下工作且易碎的多重缺點。它適用于石油、化工等工業領域的液位指示，其結構簡單，觀察直觀、清晰，不易堵塞、不滲漏，安裝方便，維修簡單。

1、耐酸堿磁翻板液位計的工作原理

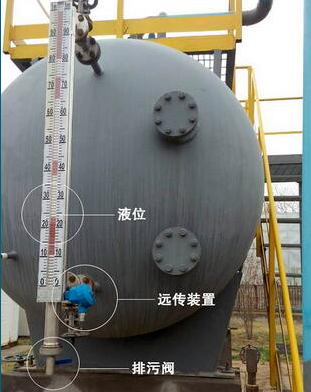

耐酸堿磁翻板液位計以磁性浮子為感測元件，根據浮力原理和磁性耦合作用制成，如圖1所示。通過磁翻板可直接觀察到容器內液位的實際高度，測量管中的浮子隨被測液位等量變化，當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻板指示器，驅動紅、白翻板翻轉 180°，當液位下降時翻板由紅色轉變?yōu)榘咨?dāng)液位上升時翻板由白色轉變?yōu)榧t色，容器內部液位的實際高度為指示器的紅白交界處，從而實現液位清晰的指示。

耐酸堿磁翻板液位計還可以捆綁遠傳裝置，使液位計即可以就地顯示液位，又可以遠程監控液位。耐酸堿磁翻板液位計若配置UR型電阻液位傳感器，或UB型電阻-電流液位變送器和（二次）顯示儀表，可以完成電動遠傳，并輸出4～20mA（或0～10mA）的標準信號，以配合記錄儀表，或工業控制計算機聯網，凝汽器用耐酸堿磁翻板液位計一般是遠傳型的。

2、冷凝器耐酸堿磁翻板液位計常見故障分析

2.1 凝汽器中液位升降，就地翻板和遠程輸出無變化

凝汽器中耐酸堿磁翻板液位計一般是側裝的，*先要檢查上下連通管上的閥門是否開啟，特別是有時候檢修需要關閉連通管上的閥門，檢修完畢后忘記打開閥門。如果兩個閥門都開啟之后還有此現象，就可能是浮子卡澀，因?yàn)楦∽邮菐в写判缘模淠髦械蔫F磁性物質容易附著在表面，水質越差、時間越長，附著的雜質就越多，更容易造成浮子的卡澀；另外，浮子漏、浮子損壞、浮子失去磁性、磁性太弱或者本體管內有異物，也有可能造成液位無指示。解決方法如下：拆出液位計的浮子，檢查浮子是否有磁性，是否有損壞，若有漏點需要更換浮子（浮子出廠前，浮子的重量是經過校驗的，自己焊接修補有可能引起指示誤差），清除附著在浮子表面的的雜質，檢查本體管內是否光滑無異物，然后回裝浮子，回裝浮子的時候要注意重端帶磁性一端向上，不能倒裝。

2.2 翻板指示不正常

磁翻板指示不正常很有可能是磁翻板失去磁性，需要拆開磁翻板上端的蓋板，然后取出失磁的翻板并更換，使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色。

2.3 液位發生大幅的波動

筆者在工作中曾遇到過多次這種情況，液位計的就地和遠程液位指示基本上相同，但是其中部分翻板指示不準確，液位經常在某幾個位置發生大幅來回波動，導致冷凝器的液位控制不穩。發生這種情況的原因有可能是浮子的磁性太強，受到外面鐵磁性物質的影響，浮子和本體筒內壁之間的摩擦力增大，并且容易發生側轉，浮子不能在本體管內自由地升降。

固定耐酸堿磁翻板液位計和遠傳裝置的時候，不能用鐵質抱箍，應當采用不銹鋼抱箍固定，遠傳配套的傳感器和液位開關不能采用帶有磁性的螺絲及零部件，可用校正磁鋼接近遠傳裝置和高低液位報警開關進行檢查。

2.4 耐酸堿磁翻板液位計儀表發生滲漏

可能是密封處沒有密封好，密封件損壞或者是焊縫開裂導致，在拆檢的時候可以更換密封圈等密封件，如果是密封墊，可以在上面加少許密封膠，如果是焊縫開裂導致的滲漏，那么需要補焊或送廠家維修。

2.5 就地顯示信號準確，遠傳沒有信號或者不準確

如果是遠程顯示不準確，要確認好傳感器的位置和磁翻板的刻度對應，打開傳感器上的接線盒，上面分別有零位調整螺釘和滿位的調整螺釘。調校時，用磁鐵在靠近標尺上零位的位置，調整零位螺釘，使得輸出為4mA或0mA，再把磁鐵靠近標尺的滿位位置，調整滿位調整螺釘，使得電流輸出為20mA或10mA，如此反復多調節幾次，直到遠程顯示準確為止。若遠程沒有信號，*先確定遠程傳感器的供電電源正確，然后檢查輸出端的電流是否能和實際液位對應，并校正線路；如果供電正常，沒有輸出信號，則需要更換遠傳傳感器。

3、結束語

經過以上分析，可見耐酸堿磁翻板液位計的工作原理簡單，只要經過簡單的拆檢，并且考慮到浮子和翻板的磁性問題，就能夠很快解決故障問題。另外，在使用過程中，要定期打開排污閥和法蘭以定期排出主體管沉淀物質，防止卡澀。
