電遠傳磁翻板液位計

電遠傳磁翻板液位計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-UHZ
  • 測量范圍:0~12m
  • 精度等級:±10mm
  • 公稱通徑:DN20-DN100
  • 適用介質:水 化工原料 油 液體
  • 工作壓力:1.6~6.3MPa
  • 工作溫度:≤400℃
  • 供電方式:24VDC
  • 訂貨號:PHE638300OBG

電遠傳磁翻板液位計產品概述
磁翻板液位計有兩種主要品種,分別采用不銹鋼本體內襯聚丙烯(PP)和聚四氟乙烯(PTFE)工藝,有很高的結構強度和耐腐蝕性,可適用于鹽酸等酸性液體、堿性液體和有機溶劑。但不適合濃縮硝酸、含氯溶劑、芳香劑、脂肪族等介質液體的測量。
磁翻板液位計有不銹鋼主體內襯聚四氟乙烯(PTFE)和不銹鋼內襯聚丙烯(PP)兩種,適合腐蝕性介質的測量。
液位計(PTFE:聚四氟乙烯)適用于腐蝕性介質且工作溫度又較高場合的液位測量,采用先進的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝,結構可靠,使用壽命長。是氫氟酸等強腐蝕性介質液位測量的選擇。
液位計(PP:不銹鋼本體內襯聚丙烯)適用于鹽酸、稀硫酸等無機類腐蝕性液體的測量,由于采用進口高強度可與金屬接近,尤其是PPR 獨特的保溫性,合該產品適用于室外水箱液位測量,遇冬季內部不會結冰.但不如襯PTFE型耐溫及耐壓性能好,溫度及壓力較低時選用此產品性價比較高。
用戶可根據工程需要,配合遠傳變送器使用,可實現就地數字顯示,以及輸出4~20mA的標準遠傳電信號,以配合記錄儀表,或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用,對液位監控報警或對進液出液設備進行控制
備注:其實如果腐蝕性不大而且不符合上面的工況,但是卻需要防腐,那么一般性的弱腐蝕性液體選用304不銹鋼或者316L不銹鋼也可以。
電遠傳磁翻板液位計產品分類圖


電遠傳磁翻板液位計工作原理
磁翻板液位計主體外的翻板箱受主體內浮子(具有定向磁性源,按不同介質和壓力針對研制)的作用促其翻板翻動并顯示紅白顏色,并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺,從而使液位的指示顯得更加清晰。
UHZ磁翻板液位計結構如下圖所示
電遠傳磁翻板液位計結構原理圖

電遠傳磁翻板液位計的結構特點
1、磁翻板液位計結構
液位計根據浮力原理,浮子在測量管內隨液位的升降而上下移動,浮子內的永久磁鋼通過磁耦合作用,驅動紅、白色翻柱翻轉180°液位上升時,翻柱由白色轉為紅色,下降時,翻柱由紅色轉為白色,從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動,使安裝在液位計立管設定位置上的開關動作,實現開-關控制或報警。
3、液位計電遠傳
在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成,它通過磁浮子上下移動,經磁耦合作用使導管內測量元件依次動作,獲得電阻信號變化,轉換成0~10或4~20mA的標準電流信號輸出,以便與數字顯示儀表或計算機聯接,實現遠傳顯示及控制。

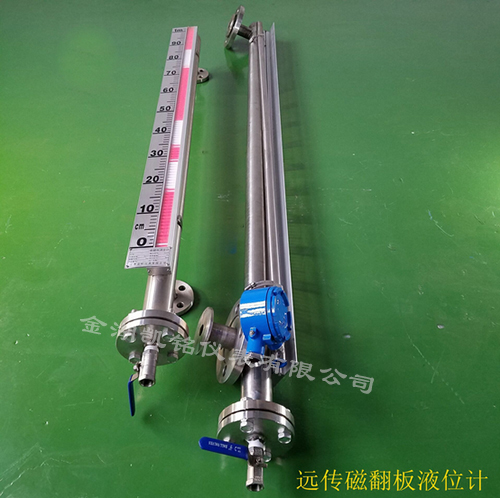

電遠傳磁翻板液位計產品圖


電遠傳磁翻板液位計技術參數

電遠傳磁翻板液位計技術參數對照表

電遠傳磁翻板液位計使用范圍對照表


電遠傳磁翻板液位計的使用注意事項
1.對超過一定長度(普通型>3米、防腐型>2米)的液位計。
2.液位計的安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;
3.當配有遠傳配套儀表時需做到如下幾條:
4.應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);
5.遠傳配套儀表上感應面應面向和緊貼主導管;
6.調試時應先打開上部引管閥門,然后緩慢開啟下部閥門,讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子,引起浮子劇列波動,影響顯示準確性),觀察磁性紅白球翻轉是否正常,然后關閉下引管閥門,打開排污閥,讓主導管內液位下降,據此方法操作三次,確屬正常,即可投入運行(腐蝕性等特殊液體除外);
7.應根據介質情況,不定期清洗側裝液位計的主導管清除雜質;
電遠傳磁翻板液位計安裝示意圖


電遠傳磁翻板液位計型譜
電遠傳磁翻板液位計規格選型表
