投入式液位計是根據測量液體的靜態壓力與此所測量液體介質的高度成正比的原理，采用擴散硅或陶瓷敏感元件的壓阻效應，通過增加溫度補償和線性校正，此所測量物理量變化轉換成為4-20mADC標準電流信號輸出，通過此標準信號便可以在指示器觀測或者進行遠程控制。投入式液位計的較大的方便之處在于其傳感器部分可以直接投入到液體中，變送器部分則可以通過加裝支架或者直接使用法蘭即可以連接，安裝使用*為方便。

投入式液位變送器廣泛應用于石油、化工、電廠、城市供排水、水文勘探等領域的水位和液位的測量與控制。



投入式液位計使用維護注意事項

1、投入式液位計采用電容測量原理，探*的外絕緣層可根據不同的介質相應的絕緣材料（如選用耐高溫、耐腐蝕、抗老化且化學穩定性*高的聚四氟乙烯材料），正常工作中與被測液體之間處于絕緣狀態。安裝時一定注意保護好探*線的外絕緣層，一旦損傷，將導致使用縮短或安裝失敗。探*線安裝結束后，使其全部浸入液體時，探*線與液體（或金屬容器外壁）的絕緣電阻應>20M（用數字萬用表20M測量），測量絕緣電阻時，應將探*線與變送器的連接暫時斷開。

2、液位計露天安裝時，探*線不能裸露于容器外，以免雨天探*線著水出現測量誤差。

3、液位計的外殼或接線盒下部的不銹鋼過程連接部件，必須可靠與容器外壁連接（接地），其接觸電阻不能大于2。

4、在正常工作中，探*線在容器內不能有較大的擺動幅度，否則會出現信號不穩定現象。

5、探*線安裝時，應盡量遠離容器內壁，較小距離不能<100mm。當受條件限制，距離<100mm時，探*線與容器的距離必須保證相對固定。

6、對單線軟探*，多余部分可通過過程聯接件上端拉出后剪掉，然后擰緊押金螺栓，而雙絞線探*，多余部分可盤扎在被測液面以上，不允許將多余部分盤繞在容器底部或有效測量段。

7、在容器內有攪拌或液體可能產生大量氣泡時，為保護探*線和避免液體波動及氣泡而產生的虛假液位，可在容器內裝置已內徑>80mm金屬或非金屬管，管的下端應開口獲流進液孔，液面以下留排氣孔，使用金屬管時，應保證探*線在管內位置相當穩定，必要時對探*線加支撐拉直。

8、使用中發現異常，應關掉電源，停止使用，進行檢查或直接向企業技術部聯系。

9、接供電電源時應嚴格按照工廠提供的產品安裝接線說明進行連接。

10、液位變送器運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。

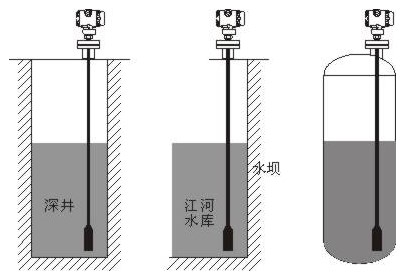

投入式液位計安裝要求

在敞口的容器中測量靜態液位時，把液位計直接投入到容器底部，在容器開口處用尼龍帶或三腳可調安裝架等將電纜線（接線盒）固定即可。在流動的液體中測量液位時，因介質波動較大，可以在液體中插入一根Φ45mm的鋼管，同時在水流方向的反面不同高度的管壁上打若干小孔，使液體流入管內。另一種方法是在液體底部加裝阻尼裝置，以過濾泥沙和消除動態壓力和波浪對測量的影響。
