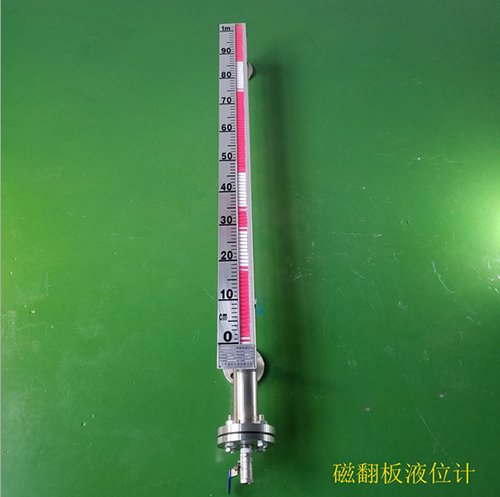

UHZ系列牛奶液位計主要用于石油、化工、煉油、醫藥、食品、酒業、飲料等行業中各類儲液罐、分離罐、反應罐、發酵罐內液體、油品、液化氣、強酸堿液、弱酸堿液、發電廠鍋爐汽包、除氧器、疏水箱、回水箱、高低壓加熱器、凝結器、蒸發器及其他壓力容器內與1Cr18Ni9Ti 、316L。1Cr18Ni9Ti+PTFE（內襯聚四氟乙烯）及與PVC塑料相容的介質的液位測量與顯示、多點液位開關輸出、電遠傳（4～20mA、0～10mA DC）輸出。安裝形式有標準型、頂裝型、浮球液位計、保溫型、防霜型等供您選擇使用。工作原理及基本結構 UHZ 系列磁翻板液位計是根據浮力和磁性原理，利用測量筒內磁性浮子隨被測液面的升高或降低，通過磁場的吸引力，使測量筒外部顯示器上的雙色翻柱隨之翻轉實現了顯示被測液面位置的目的。磁翻板液位計以紅色來指示液體部分，以白色來指示無液或汽體部分，也可選擇白色表示液體部分紅色表示無液或汽體部分。

牛奶液位計工作原理
磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
二相鄰指示板軸向間距離為10mm，因此，液位指示誤差為±10mm。

牛奶液位計產品特點
1、適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量。
2、被測介質與指示結構完全隔離，密封性能好，防泄露、適應高壓、 高溫、腐蝕條件下的液位測量，可靠性高。
3、集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全 　雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察方向可任意改變。
4、耐振動性能好，能適應液位波動大的情況下工作 　結構簡單，安裝方便，維護費用低。
5、帶精美的磁鋼校正器，現場隨意校調技術參數。

牛奶液位計技術參數

測量范圍	150～8000mm或遠輸條件不允許超過長度的液位計可采用分段制造
工作壓力	*高16.0MPa
工作溫度	≤420℃
精確度	±10mm
介質密度	UHZ-517C12B、C、D、E≥600kg/m3
環境振動	頻率≤25Hz  振幅≤0.5mm
跟隨速度	≤0.08m/s
介質粘度	≤0.4Pa.s
過程連接	旁路側面安裝法蘭DN25,PN4.0
法蘭標準	HG20592～20635-97其它法蘭標準請用戶注明。
材質	旁路管：00Cr17Ni14M2(316)
浮子	鈦
翻柱	陶瓷
開關	液位報警（控制）
開關類型	凸輪磁驅動開關，單刀雙投，具有防震保護
觸點容量	10A  250VAC
環境溫度	-50～180℃
防護等級	IP65
防爆標志	隔爆型ExdIIBT1～T6
變送器	LB遠傳
測量范圍	300～8000mm
輸出信號	4～20mADC二線制
電源	24VDC（15～35VDC）
精確度	±10mm
負載能力	600∩（24VDC供電時）
環境溫度	-40～80℃
防護等級	IP65
防爆標志	本安型：ExiaIICT4；防爆型：ExdIIBT4
電氣接口	M20＊1.5

可選項

L	排污閥
口	液位開關,G、M、N、S、T任選
R	4～20mA二線制變送器
D	隔爆型:dIIBT4
E	本安型:ibIICT4
F	配隔離安全柵
A	XGTH-510(豎式)顯示調節報警儀
B	XGTA-810(橫式)顯示調節報警儀
J2	循環水加熱夾套
J4	電伴熱裝置
--口	測量范圍
--口	介質密度(g/cm3)
--口	工作壓力(MPa)

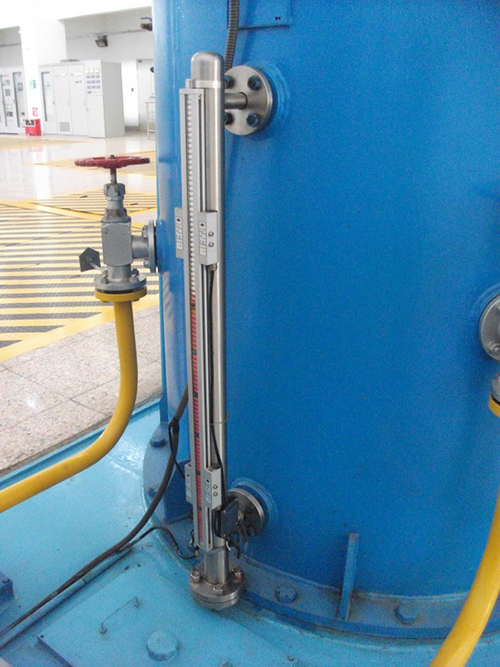

牛奶液位計的正確組裝使用及維護
1、本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液位計的正常工作；
2、如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定；
3、安裝必須垂直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；
4、介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；
5、使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；
6、打開底法蘭，裝入磁性浮子（注意：重端帶磁性一端向上，不能倒裝。）；
8、應根據介質情況，不定期清洗主導管清除雜質；
9、對超過一定長度（普通型>3米、防腐型>2米）的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；
10、磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
11、當配有遠傳配套儀表時需做到如下幾條：
（1）、應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；
（2）、遠傳配套儀表上感應面應面向和緊貼主導管；
（3）、遠傳配套儀表零位應與液位計零位指示處在同一水平線上；
（4）、遠傳配套儀表與顯示儀表或工控機之間的連線*好單獨穿保護管敷設或用屏蔽二芯電纜敷設；
（5）、接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。

牛奶液位計型譜

UHZ	磁翻板液位計
測量型式		25					側側安裝式
		27					頂部安裝式
		28					側頂安裝式
		29					側底安裝式
		26					底部安裝式
顯示方式			1				雙面板式
			2				單面板式
			3				單帶夜光型
			4				LED顯示型
遠傳方式							無可省略
				L			遠傳型
防爆形式					O		普通型
					G		隔爆型
					Z		本安型
					F		配安全柵
液位控制						O	無
						S	（報警）開關
