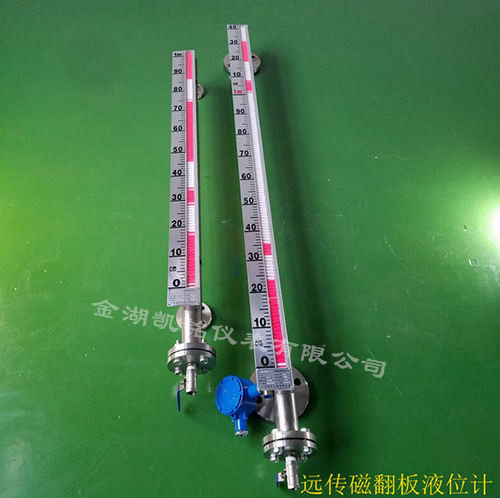

JKM-UHZ系列高溫液體液位計是現場安裝的直讀式液位儀表及變送單元，采用優質不銹鋼材料，按化學工業部頒布的磁性液位計標準HG/T21584制造；同時提供內襯PTFE的磁翻板液位計，液位計的接液部分材質全部采用PTFE，可廣泛應用于各類石化、化工企業，可測量任何種類、任意濃度的酸、堿及強氧化劑等工藝介質的液位。液位計變送部分，全部采用優質進口OKI干黃管，SMD（貼片）制造；經電路放大變換為標準兩線制的4-20mA電流信號。

高溫液體液位計結構原理與工作特性
磁翻板液位計的結構原理如圖，本體是一根連通管體，通過法蘭與用戶容器連接，連通管體內有一磁性浮子，隨著液位的升降而升降。管體外面固定由翻柱組成的指示器，翻柱由紅白兩色組成，液拉未上升前為白色，當液位上升磁性浮子跟隨上升，并通過磁耦合帶動翻柱轉動180度，翻成紅成紅色來指示液位，紅、白界位即容器內的液位高度。
磁翻板液位計下方可裝上排污閥，當需要時可打開排污閥，排除污垢。而上方設有排空螺栓，需要時可旋松螺栓排除空氣。
在磁翻板液位計管體一側可按用戶需要加裝上下限報警器，報警器分二種：（1）XG型報警器：報警器內裝有動合型（常開）干簧管，當主體管內浮子隨液位升（降）至報警設定點時，浮子內的磁鋼將使干簧管閉合，發出接點信號，而當浮子隨液位升（降）離開報警點后，該點信號自動撤消。（2）XJ型報警器：報警器內裝有受磁耦合驅動報警開關，當浮子越過上下限報警點時，帶動報警開關動作發出信號，實現液位報警或控制。報警開關具有一個常開觸點和一個常閉觸點。并具有液位不恢復報警信號不消除的記憶功能，對生產過程中的安全運行起到了非常重要的作用。
在磁翻板液位計管體的另一側可按用戶需要加裝電遠傳變送器，將液位高度轉換成標準電流信號輸出,以供液位信號輸出,以供液位信號遠傳至二次儀表進行指示控制與檢測。

高溫液體液位計特點
1、結構簡單，堅固。先進的技術，新穎的設計
2、抗壓，指示部分和測量部分密封隔離
3、適合于惡劣的操作條件和環境條件
4、對密度≥ 0.5kg/l 的液體/ 液化氣具有可靠功能
5、大型刻度條，便于讀數
6、具有 PTFE 襯里或硬塑料等不同類型
7、壓力：標準型≥ 4.0MPa ，中壓型：6.3MPa，高壓型：10.0MPa，16.0-42.0MPa
8、溫度：標準型≤120℃， 中溫型≤220℃，高溫型≤450℃
9、可進行密度差≥ 0.1kg/l 的兩種液體介質之間的界面測量
10、指示器可更換，增加限位開關和遠傳系統
11、遠傳電流輸出：4~20mA (HART)
12、選型采購請咨詢我公司銷售、技術相關人員。

高溫液體液位計技術參數

安裝形式內容		側裝式	頂裝式
安裝間距 (測量范圍)	不銹鋼	500～5000(mm)	500-2500(mm)
	ABS、PP-R	500～4000(mm)
工作壓力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介質密度		＞0。6g/c	＞0.76g/c
法蘭連接	不銹鋼	法蘭20-40(DN20 PN1.0-4.0) (GB9119-88)	法蘭200-25(DN200 PN1.6) (GB9119-88)
	ABS	法蘭20-10(DN20 PN1.0) (GB9119-88)	法蘭200-6(DN200 PN0.6) (GB9119-88)
主體材料		ICr18Ni9Ti、ABS、PP-R(工作壓力0.6MPa)
介質溫度		-40～100℃(ABS、PP-R：-40～80℃)
環境溫度		-40～+70℃
示值誤差		±100mm
介質粘度		≤1st(10-4 /s)
上、下限 開關輸出		1、控制靈敏度：10mm     2、輸出接點容量：AC220V 2A     3、接點壽命：5×104次     4、防爆特征：iaIICT4本質安全型
電遠傳、連續顯示		1、精度：±1.5%     2、輸出負載：750Ω     3、輸出信號：4～20mA輸出，24V DC二線制     4、防爆特征：iaIICT4本質安全型

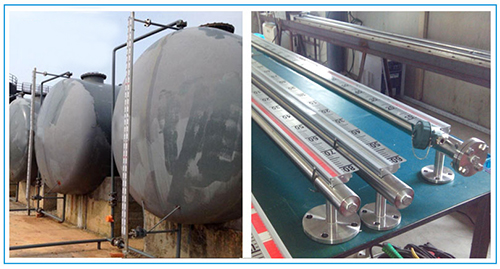

高溫液體液位計安裝使用與維護
1、磁翻板液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。
2、磁翻板液位計主體周圍不容許有導磁體靠近否則直接影響液位計準確工作。
3、磁翻板液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、磁翻板液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內，為保證運輸過程中不使浮球組件損壞，我們用軟卡將浮球組件固定在主體管內，安裝時只要將軟卡抽出即可。
6、根據介質情況，可定期打開排污法蘭清洗主體管沉淀物質。

高溫液體液位計型譜

KMUHZ	磁翻板液位計
	代碼	安裝方式
	2	側裝式
	3	頂裝式
		代碼	主體材質
		1	ABS
		2	304
		3	316L
		4	304+PTFE
			代碼	公稱壓力
			1	0.6Mpa(僅適用于主體材質為ABS時)
			2	1.6Mpa
			3	2.5Mpa
			4	4.0Mpa
				代碼	輸出信號
				1	基本型
				2	帶上、下限開關輸出
				3	帶電遠傳（0~10mA輸出，220V，AC）
				4	帶電遠傳（4~20mA輸出，24V，AC）
				5	帶本案防爆型遠傳（4~20mA輸出，24V，AC）
					安裝間距（測量范圍）
					L1	安裝深度（頂裝式）（0~4000mm任選）
						介質密度g/cm³
